控制箱一般為優質鋼板沖壓、焊接而成封閉式金屬結構的箱體，可以用于移動式或容量較小的發電機的控制、測量、保護和送配電，控制箱通常經減振器安裝在發電機背上，與發電機組成一體。

發電機組控制箱面板上裝有電流表、電壓轉換開關、輸出指示、電壓表、頻率表、功率表、自動空氣開關和交直流插座等，能夠監測發電機組運行狀況?？刂葡鋫?cè)還裝有磁場變阻器，供調節發電機組的電壓或無功功率?？刂葡涿姘迳显O(shè)置儀表的多少隨發電機組容量和用戶要求不同而不同。發電機組的勵磁方式不同，用于調節發電機電壓的設備也不同，除上述用的磁場變阻器外，有的用電抗器，電壓調整率高的則用自動勵磁調節器。

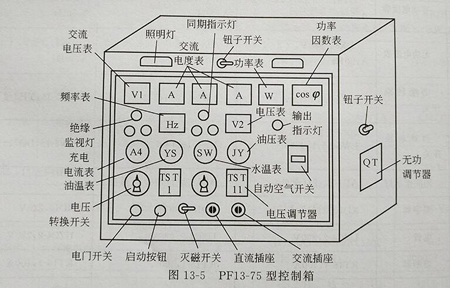

部分控制箱設置有調差裝置、燈光同步指示器、油壓表、蓄電池充電電流表、電門開關、啟動按鈕、同步電壓表、水溫表、油溫表等，是為了滿足小型三相發電機組的并聯運行和監測柴油機的運行情況，具體如圖所示。

不同廠家生產的小型三相發電機組控制箱電路是完全一致，一般大同小異，歸納起來有以下兩種類型。

一、單機運行控制箱

1.XFK-13型控制箱

2.XYF-51-75（TH）控制箱

3.XFK-7A型控制箱

二、并列運行控制箱電路

1.XYF-52-50（TH）控制箱

2.XYF-51-75（TH）控制箱

3.XFK-7A型控制箱

為了更好的使用柴油發電機組，我們在使用發電機控制箱是也需要對其進行維修養護，對于新手用戶頂博電力發電機廠家可以給您幾點保護建議：http://www.ccthzk.com/

我們在使用控制箱時需要在清潔、干燥、通風的環境下使用，避免塵垢、水滴等雜物侵入箱內。無論是什么設備都需要定期檢查與維護，控制箱也需要定期保養維護才能夠保證其接觸良好性。如太久不使用，使用前需要對相關原件絕緣性進行檢測，或有發現受潮情況烘干方可使用。如果發生意外跳閘，要查明故障原因，才能再合閘控制箱。
